热门关键词： 稳定剂专用聚乙烯蜡 沥青改性专用聚乙烯蜡 热熔胶专用聚乙烯蜡 PVC制品专用蜡案例
PVC稳定剂通常是我们聚乙烯蜡厂家的用量大的客户群体，下面青岛赛诺聚乙烯蜡厂家介绍稳定剂的稳定机理及钙锌稳定剂的作用机理。
1.热稳定剂的作用机理
光大彩票gd6633 若防止或延缓PVC的热降解，需要：
①消除PVC中热解的引发源，如PVC中烯丙基氯和不饱和键；
②消除所有对热降解有催化作用的物质，如由PVC上解脱下来的氯化氢等。
光大彩票gd6633 因此所选择和使用的热稳定剂应具有以下的功能：
① 能置换链中存在的活泼原子(如，烯丙基氯原子)，形成更为稳定的化学键以减小脱HCl的可能性；
光大彩票gd6633 ② 能迅速吸收HCl，抑制其自动催化作用；
光大彩票gd6633 ③ 能与PVC中存在的双键加成而生成饱和的高分子链；
④ 能抑制聚烯结构的氧化与交联；
⑤ 对PVC有亲和力，而且是无毒或低毒的；
⑥ 不与PVC中的添加剂，如增塑剂、填充剂等发生作用。
目前使用的热稳定剂并不能完全满足上述的要求，所以在使用过程中必须结合使稳定性要求选用不同性能的热稳定剂。有时还必须与抗氧剂，光稳定剂等添加剂配合使用，以减小氧化老化的可能。
光大彩票gd6633 2. PVC稳定剂的种类及优缺点
光大彩票gd6633 表1 热稳定剂的特点
|
光大彩票gd6633 稳定剂 |
优点 |
缺点 |
|
铅盐 |
光大彩票gd6633 通用性 |
光大彩票gd6633 不透明 |
|
长效性 |
光大彩票gd6633 硫污染 |
|
|
光大彩票gd6633 优良的电性能 |
光大彩票gd6633 粉尘污染 |
|
|
成本低 |
光大彩票gd6633 累积毒性 |
|
|
有机锡 |
光大彩票gd6633 高效 |
气味，光稳定性，硫污染 |
|
透明 |
光大彩票gd6633 成本相对较高 |
|
|
光大彩票gd6633 钙/锌 |
光大彩票gd6633 通用性 |
析出 |
|
透明性和颜色保留性 |
光大彩票gd6633 在硬制品中透明度较差 |
|
|
多功能性 |
|
|
|
光大彩票gd6633 安全性 |
|
3. Ca/Zn稳定剂作用机理
IIA族中的金属皂如钡钙，都是离子性，一般认为是中和氯化氢来实现稳定。
光大彩票gd6633 IIB族类金属皂如镉和锌，除了上述反应外，更重要的是可以置换不稳定的烯丙基氯（亲核置换），它们充当主稳定剂，
氯化锌（镉）都是强的Lewis酸，它们会加速PVC的热解，1959-60年Frye和Horst根据红外和放射性追踪结果阐述了钡皂和镉皂的协同作用是由于羧酸钡和氯化镉反应，重新生成了羧酸镉和氯化钡，防止了氯化镉的累积，而氯化钡无分解作用，一般反应速度有如下顺序：Zn>Cd>Pb>Ca>Ba.
光大彩票gd6633 多数学者认为降解速度在lewis酸（氧，氯化氢，金属氯化物）都会加速。

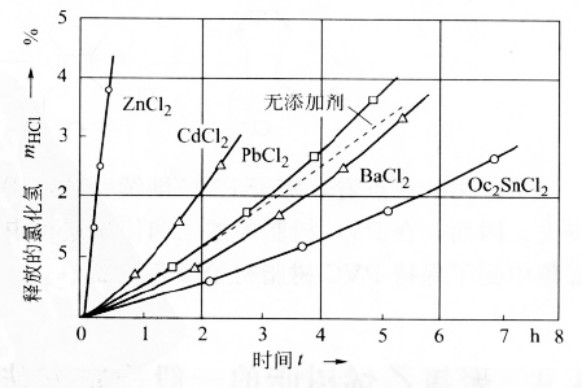

图1. 在175℃不同金属氯化物（稳定剂产物）存在下脱氯化氢
虽然Frye和Horst二人没有阐述这个过程，但是根据金属皂的胶束结构，层状胶束中混合金属离子对的亲近导致，就像Crossman说的那样，下图展示了两种皂的协同作用。

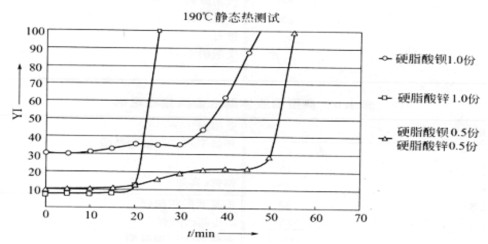

190℃下进行的褪色反应（黄度指数与时间关系）的静态热稳定性测试：验证羧酸钡和羧酸锌的协同增效作用。配方：S-PVC（k=70）100份，ESBO 2份，DOP 48份，硬钡和或硬锌 1份。

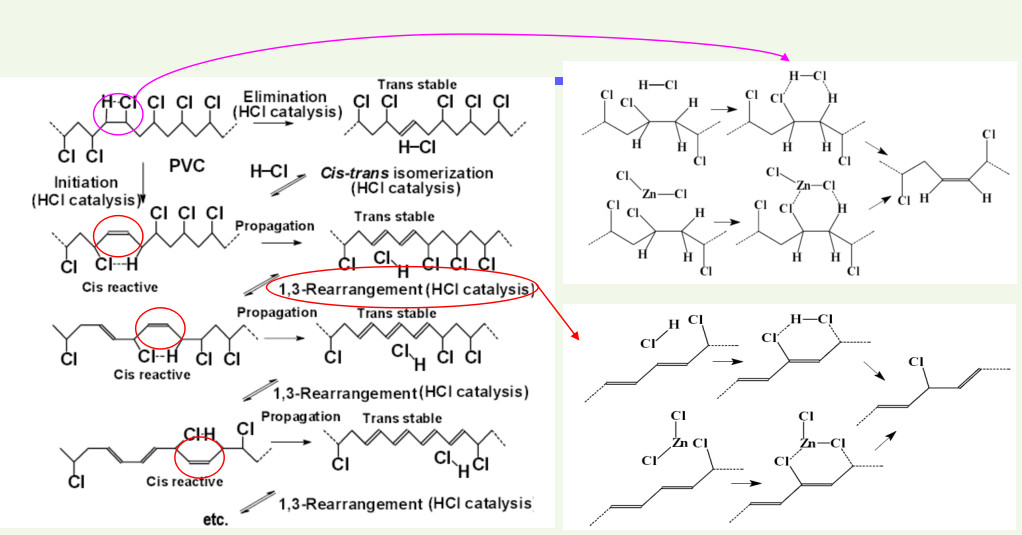

图3. 降解过程1,2-单分子消除HCl通过四元环过度态，或在HCl或ZnCl2的作用下的六圆环过渡态，By M. Fisch
钙锌稳定剂成功的关键在于增效剂，这些物质通过多种作用机理完善了钙锌稳定剂的性能。
光大彩票gd6633 表2.增效剂的作用机理
|
增效剂 |
主要作用模式 |
光大彩票gd6633 增效剂 |
主要作用模式 |
|
光大彩票gd6633 多元醇 |
Lewis酸配位 |
环氧化合物 |
吸收氯化氢 |
|
光大彩票gd6633 亚磷酸酯 |
多功能 |
光大彩票gd6633 沸石 |
吸收氯化氢 |
|
光大彩票gd6633 β-二酮 |
置换不稳定氯化物 |
水滑石 |
吸收氯化氢 |
|
受阻酚 |
抗氧化 |
|
|
光大彩票gd6633 3.1 多元醇与金属皂的协同作用

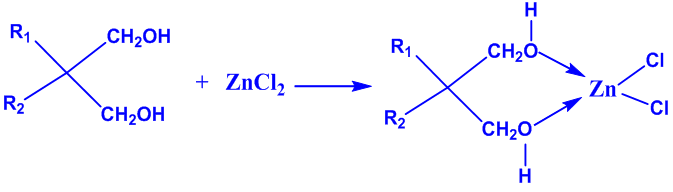

光大彩票gd6633 多元醇与金属皂的并用可以明显延长脱氯化氢的诱导期，并抑制树脂的变色，一般认为多元醇是通过与重金属氯化物络合，抑制其对脱氯化氢的催化作用而发挥协同作用的。
在混合金属盐稳定剂中使用的多元醇有：季戊四醇，双季戊四醇等。下表是其物性。
表3. 多元醇的物理性质
|
多元醇 |
熔点/℃ |
沸点/℃ |
特性 |
|
季戊四醇 |
261 |
光大彩票gd6633 276 |
升华 |
|
双季戊四醇 |
光大彩票gd6633 215-218 |
356 |
光大彩票gd6633 升华 |
|
光大彩票gd6633 三羟甲基丙烷 |
58.8 |
295 |
吸潮 |
光大彩票gd6633 3.2 亚磷酸酯与金属皂的协同作用
作为辅助热稳定剂，亚磷酸酯与Ca/Zn热稳定剂配合使用时，能提高制品的耐热性、着色性和透明性。
光大彩票gd6633 （a）金属离子螯合剂

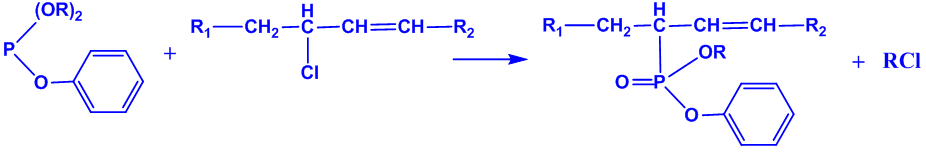

光大彩票gd6633 （b）置换烯丙基氯-阿尔布佐夫反应
光大彩票gd6633 （c）捕捉HCl

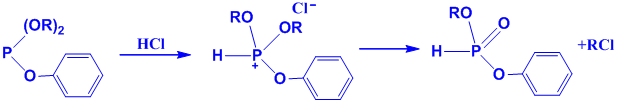

光大彩票gd6633 亚磷酸酯能与HCl反应，生成酸式亚磷酸酯，从而抑制了HCl的自动催化反应。
（d）分解过氧化物

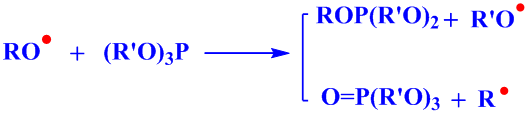

（e）捕获自由基
光大彩票gd6633 表4. 亚磷酸酯类型
|
种类 |
光大彩票gd6633 功效 |
光大彩票gd6633 代表化合物 |
|
光大彩票gd6633 亚磷酸三芳基酯 |
不发生阿尔布佐夫反应，过氧化物分解能力小，稳定效果一般比较差 |
亚磷酸三苯酯 |
|
光大彩票gd6633 亚磷酸三烷基酯 |
光大彩票gd6633 易生成亚磷酸，几乎不能使用 |
光大彩票gd6633 亚磷酸三乙酯 |
|
亚磷酸烷基芳基酯 |
二烷基亚磷酸酯比一烷基亚磷酸酯易发生阿尔布佐夫反应。 |
光大彩票gd6633 亚磷酸一苯二异辛酯 |
3.3 β-二酮化合物与金属皂的协同作用
β-二酮化合物能通过碳烷基化作用与PVC发生反应而稳定，但反应速度缓慢，若与钙/锌体系并用，可大大提高稳定化反应的速度。
光大彩票gd6633 R1、R2为烷基或者芳基

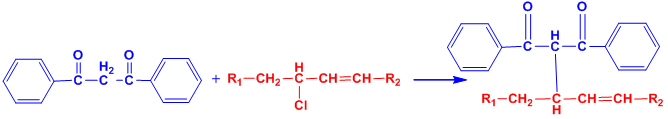

光大彩票gd6633 下面的方程式表征了β-二酮的作用机理
表5. 常见β-二酮化合物物理性质
|
光大彩票gd6633 学名 |
外观 |
熔点/℃ |
沸点/℃ |
|
乙酰丙酮 |
无色液体 |
69 |
137 |
|
光大彩票gd6633 苯甲酰丙酮 |
白色固体 |
光大彩票gd6633 58-60 |
|
|
辛酰苯甲酰甲烷 |
光大彩票gd6633 白色固体 |
34 |
121.5 |
|
硬脂酰甲酰甲烷 |
白色固体 |
67-69 |
|
|
光大彩票gd6633 二苯甲酰甲烷 |
白或黄色结晶 |
光大彩票gd6633 78 |
光大彩票gd6633 219/18mmHg |
光大彩票gd6633 3.4 环氧脂肪酸

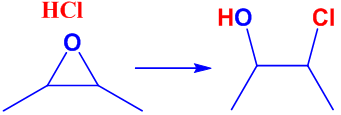

(a) 吸收HCl

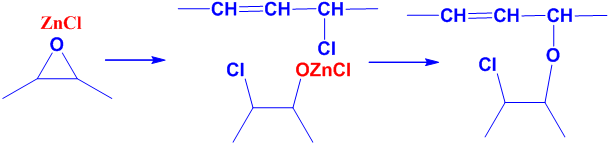

光大彩票gd6633 (b) 置换烯丙基氯
4. Ca/Zn稳定剂推广过程中难点
4.1加工行为调整与析出
光大彩票gd6633 较铅盐稳定剂来说，钙锌稳定剂的组分复杂，是多种物质的协同作用，国内加工设备的多样化，润滑体系比较难调整，选用不当容易造成析出的特性。
4.2色相保持力
较铅盐稳定剂来说，钙锌稳定剂的组分复杂，所以色相一般发青，如果调整色相，需要价格高的二酮类原料，从而导致价格较高。
4.3原材料产能瓶颈，原料成本
增强初期稳定性的原料价格较高且生产厂家少，如二酮，市场各种多元醇有的存在析出和升华的特性，以上使得传统钙锌稳定剂的成本居高不下（与铅盐比较），并且由于环保，钙锌稳定剂的发展部分受阻，且部分原材料由于世界范围内货源紧缺，造成价格上涨厉害。
PVC工业的发展为热稳定剂行业的发展提供了良好的市场保障和广阔的发展空间，同时也对热稳定剂行业提出了更高的要求。未来热稳定剂的进一步发展将朝着无毒、无污染、复合、高效的方向发展。
赛诺新材，15年积淀， 聚乙烯蜡光大彩票gd6633 品牌生产商，蓝海股权机构挂牌上市企业。专注从事润滑分散体系的研发生产，包含聚乙烯蜡、氧化聚乙烯蜡、聚丙烯蜡、EBS、硬脂酸锌等助剂的研发、生产、应用工作。咨询热线： 400-8788532。
光大彩票gd6633 作者：赛诺新材 来源：gx-image.com。
手机网站二维码
微信公众号二维码
